| 鋁型(xing)材擠壓(ya)模具專用龍門(men)加工中(zhong)心(xin) |
| 產(chan)品型號(hao)： |
簡要說明： |
型材(cai)動柱式龍門加工中心
Section Moving Column Machining Center In Longmen
FWG-L540 / L560 /L540A/L560A
產品參數
The Product Parameters
|
項目 |
FWG-L540 |
FWG-L560 |
FWG-L |
FWG-L |
||
|
行 |
X軸行程mm |
4000 |
6000 |
4000 |
6000 |
|
|
Y軸行程mm |
800 |
1070 |
||||
|
Z軸行程mm |
350 |
500 |
||||
|
旋轉軸（A軸）擺動主軸頭 |
|
旋轉角度?90? |
||||
|
旋轉軸（A軸）工件旋轉軸 |
|
旋轉角度?90? |
||||
|
龍門寬度mm |
650/400 |
650 |
||||
|
工作臺面到橫梁底面距離mm |
500 |
500 |
||||
|
龍門過工件高度立式/臥式 |
400/480 |
400/480 |
||||
|
主軸端面至工作臺面距離mm |
110～460 |
負41～459（立式時，有效300） |
||||
|
主軸中心至工作臺面距離mm |
|
130～630（臥式時，有效300） |
||||
|
主軸端面至工作臺面側面最大距離mm |
|
負100 |
||||
|
主 |
主軸規格 |
BT-40 |
ISO-30主軸（意大利） |
|||
|
主軸額定轉速rpm |
|
6000 |
||||
|
主軸最高轉速rpm |
12000 |
24000 |
||||
|
主軸額定扭矩Nm |
35 |
11.9 |
||||
|
刀 |
刀庫形式 |
傘形刀庫 |
排式刀庫 |
|||
|
刀庫容量 |
8把/12把 |
8把 |
||||
|
移動 |
X軸快速移動m/min |
40 |
30 |
|||
|
Y軸快速移動m/min |
30 |
24 |
||||
|
Z軸快速移動m/min |
30 |
24 |
||||
|
工 |
工作臺尺寸mm |
4000X500 |
6000X500 |
4000X500 |
6000X500 |
|
|
工作臺最大承重kg |
1500 |
2000 |
1500 |
2000 |
||
|
工件最大寬度 |
500 |
500 |
||||
|
龍門過工件高度立式/臥式 |
400 |
400/480 |
||||
|
CNC第四軸 |
選配 |
選配 |
||||
|
動力 |
主軸電機功率kw |
5.5/7.5 |
7.5/8.6 |
|||
|
X、Y、Z、A軸電機功率（X軸配減速機） |
3.5/2.2/2.2 |
3.5/2.2/2.2/0.5 |
||||
|
精 |
X軸定位精度mm |
?0.02（全閉環，發格光柵尺） |
?0.02（全閉環，發格光柵尺） |
|||
|
X軸重復定位精度mm |
?0.01 |
?0.01 |
||||
|
Y、Z軸定位精度mm |
?0.015 |
?0.015 |
||||
|
Y、Z軸重復定位精度mm |
?0.008 |
?0.008 |
||||
|
潤滑 |
潤滑系統 |
集中潤滑 |
||||
|
冷卻系統 |
切削液冷卻 |
|||||
|
排屑 |
雙螺旋+鏈板式排屑器 |
|||||
|
機床 |
機床外形尺寸（長X高X寬）mm |
7500X1800X2400 |
9000X1800X2400 |
7500X1800X2400 |
9000X1800X2400 |
|
|
機床總重T |
7 |
9 |
9 |
9 |
||
|
機床輸入電壓功率 |
380V/25KVA |
|||||
|
數控系統 |
三菱/西門子/發那科 |
|||||
型材動柱式龍(long)門(men)加工中心(xin)
Section Moving Column Machining Center In Longmen
FWG-L540 / L560 /L540A/L560A
產(chan)品特點
Product Features
1.鋁型材龍門式加工(gong)中心(xin)是(shi)鉆、銑(xian)、攻絲(si)等加工(gong)工(gong)作(zuo)。
2.本機床(chuang)采用動柱式龍門結構(gou)，X軸(zhou)采用(yong)歐洲進口高精度雙(shuang)邊消(xiao)隙齒輪齒條傳(chuan)動(dong)(dong)，可實現快速(su)移動(dong)(dong)，Y、Z軸(zhou)采用精密(mi)高轉速(su)絲桿傳(chuan)動，各導(dao)軌(gui)均采用為(wei)精密(mi)直線滾動導(dao)軌(gui)，均有護(hu)(hu)罩防護(hu)(hu)。
3.可選配旋轉(zhuan)軸工(gong)作(zuo)臺(tai)(tai)，旋轉(zhuan)軸工(gong)作(zuo)臺(tai)(tai)由兩(liang)(liang)段組成，該(gai)轉(zhuan)軸工(gong)作(zuo)臺(tai)(tai)分(fen)(fen)別由機(ji)床工(gong)作(zuo)臺(tai)(tai)左右兩(liang)(liang)側的精密數控(kong)分(fen)(fen)度盤(pan)控(kong)制，可實現(xian)兩(liang)(liang)段轉(zhuan)軸工(gong)作(zuo)臺(tai)(tai)分(fen)(fen)別或同時±90°旋轉，提(ti)供更為強大(da)的(de)加工能力。

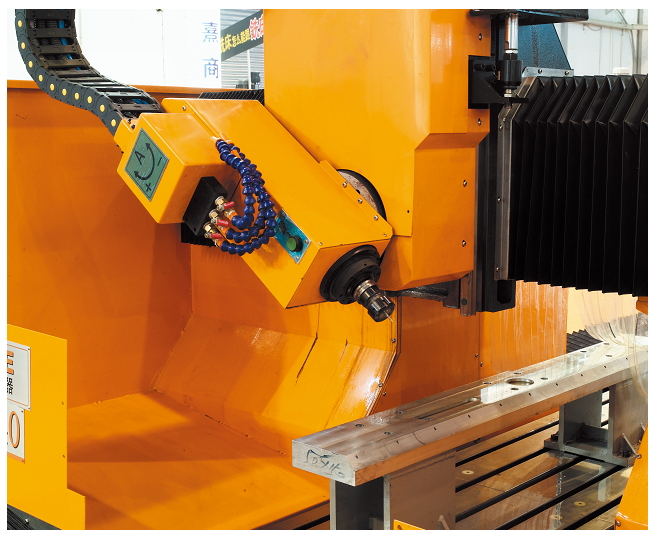

4.可選配主軸(zhou)擺頭功能(neng)（ISO—30電機(ji)主軸），可以(yi)±90°旋轉，進行一次(ci)(ci)裝(zhuang)夾多面(mian)加(jia)工(gong)，并且可以實現(xian)斜面(mian)銑削(xue)，攻牙(ya)等(deng)，增加(jia)專(zhuan)為鋁型(xing)材(cai)(cai)加(jia)工(gong)而開(kai)發，可對鋁型(xing)材(cai)(cai)進行直角銑頭可以實現(xian)一次(ci)(ci)裝(zhuang)夾五面(mian)加(jia)工(gong)。
5.可選配排式刀庫或鏈式刀庫，可進行(xing)快速自動換刀，提高加(jia)工效率(lv)。
6.配(pei)有雙螺桿排(pai)(pai)屑(xie)器(qi)，自動排(pai)(pai)除(chu)鋁(lv)屑(xie)，減(jian)輕工作者的勞(lao)動強度。
 |
 |
 |
