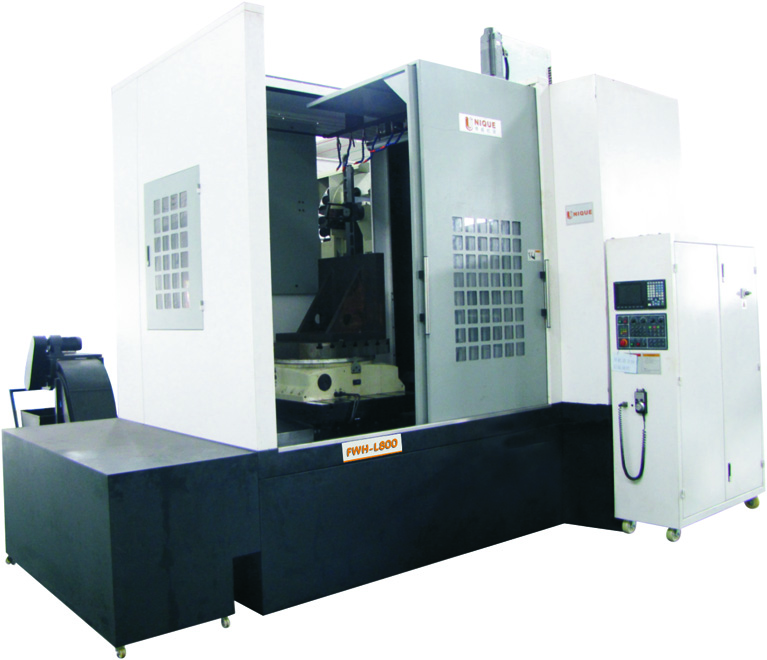

數(shu)控(kong)臥式(shi)加(jia)工中(zhong)心
CNC Horizontal Machining Center
數控臥式加工(gong)中心規格
CNC Horizontal Machining Center Specifications
主要技術參數 |
FWH-L800 |
|
工作臺尺寸mm |
矩形基臺（1200X900）+分度轉臺（800X800） |
|
X軸行程mm |
1400 |
|
X軸電機功率kw |
4.5 |
|
Y軸行程mm |
1100 |
|
Y軸電機功率kw |
4.5 |
|
Z軸行程mm |
1100 |
|
Z軸電機功率kw |
4.5 |
|
B軸電機功率kw |
3.5 |
|
四軸B軸回轉直徑mm |
Φ1000 |
|
最大工件尺寸mm |
Φ1300X1500 |
|
工作臺承重kg |
2000 |
|
快速進給速度m/min |
X、Y、Z：24 |
|
切削進給(gei)速度m/min |
1-24000 |
|
軸向推力kgf |
1000 |
|
機床布局 |
T |
|
主軸錐孔 |
BT50 |
|
主軸轉速rpm |
8000 |
|
主軸功率kw |
22-26 |
|
主軸扭矩N.m |
140 |
|
主軸前軸承mm |
100 |
|
主軸中心至臺面(mian)距離mm |
80-1180 |
|
主軸(zhou)端面至工作中(zhong)心距離mm |
250～1350 |
|
工(gong)作(zuo)臺至地面距離(li)mm |
1350 |
|
ATC容量 |
24 |
|
最大刀具直徑mm |
Φ112/Φ200(相鄰刀(dao)(dao)套空刀(dao)(dao)) |
|
換刀時間s |
3.8 |
|
直線定位精度mm |
0.012（全程） |
|
重復定位精度mm |
0.0072 |
|
B軸定位精度 秒 |
±3 |
|
B軸重復定位精度 秒 |
±1 |
|
大(da)流量高壓力冷卻系統 套 |
1 |
|
機床(chuang)外形(xing)尺(chi)寸（長X高X寬）mm |
4720X5290X4040 |
|
機床總重T |
26 |
|
數控系統 |
三菱/西門子/發那科 |
數控臥(wo)式加(jia)工中心特點
The Characteristics Of CNC Horizontal Machining Center
1.機(ji)床是T型布局，工(gong)件重量的變(bian)化不會(hui)影響(xiang)X、Y軸的運動慣量(liang)，所以(yi)輪廓(kuo)銑削(xue)精度(du)不(bu)受工(gong)件重量(liang)的變化，加(jia)工(gong)精度(du)穩(wen)定(ding)。
2.前后床身均為油水分離設計(ji)。潤滑油可回(hui)收，節(jie)約資源，冷卻液不會被污染變質，冷卻效果好，有利環保。
3.分(fen)度工作臺承(cheng)重達(da)
4.立柱為整體框式(shi)結(jie)構(gou)，剛性(xing)好，熱變形小。
5.主軸箱為整體對稱箱式結構，剛性好，熱均衡效果好，熱變形小。
6.主軸(zhou)系統采用液壓浮動打(da)刀(dao)(dao)結構，打(da)刀(dao)(dao)時打(da)刀(dao)(dao)力不(bu)會沖擊(ji)主軸(zhou)軸(zhou)承，主軸(zhou)軸(zhou)承得到有(you)效保護(hu)。
7.主(zhu)軸(zhou)軸(zhou)承設有(you)氣幕保護機構，有(you)效防止切(qie)屑和(he)切(qie)削液(ye)進入主(zhu)軸(zhou)軸(zhou)承。
8.主軸端設(she)有6個(ge)噴(pen)嘴冷卻(que)刀具和切削(xue)區(qu)，工件溫度小(xiao)，加(jia)工精度高。
9.主(zhu)軸軸承設有強迫(po)循環冷卻裝置，主(zhu)軸溫升小(xiao)，熱變形小(xiao)，加工(gong)精度高(gao)。
10.主(zhu)軸(zhou)箱(xiang)采用液壓平(ping)衡其(qi)重量(liang)，主(zhu)軸(zhou)箱(xiang)運(yun)動(dong)靈活、平(ping)穩(wen)、慣性小、響應快。
11.凸輪式換刀(dao)機(ji)械(xie)手，準確、可靠、速度快(kuai)（刀(dao)對刀(dao)換刀(dao)時間僅為3.8秒）。
12.全(quan)封閉(bi)式機床防(fang)護(hu)罩，操作安全(quan)，環保(bao)。
13.液(ye)壓系(xi)統(tong)采用雙聯泵(beng)供油，由液(ye)控口(kou)實(shi)時自動控制(zhi)系(xi)統(tong)供油狀態，所以系(xi)統(tong)溫(wen)升(sheng)小，工作(zuo)穩定。
14.冷卻(que)系統(tong)設(she)有3個(ge)水泵(beng)供(gong)水，分別供(gong)刀(dao)具、切削區，工件(jian)噴淋(lin)冷卻和床身水槽沖(chong)刷切屑，工件(jian)熱變形(xing)小，工件(jian)清潔度(du)高.，而且整(zheng)個機床(chuang)熱變形小，機床(chuang)精度穩定。
15.機床采用日本(ben)三菱M70數控系統，其中央處理器是64位處理器，運(yun)算速度快(kuai)，效率(lv)高，故障率(lv)低，可(ke)靠性高。
16.本機(ji)床適(shi)用于(yu)機(ji)床制(zhi)造(zao)(zao)、汽車制(zhi)造(zao)(zao)業、航天(tian)航空、軍事工業及船(chuan)舶制(zhi)造(zao)(zao)業和模具制(zhi)造(zao)(zao)業等其他機(ji)械(xie)制(zhi)造(zao)(zao)行業。
