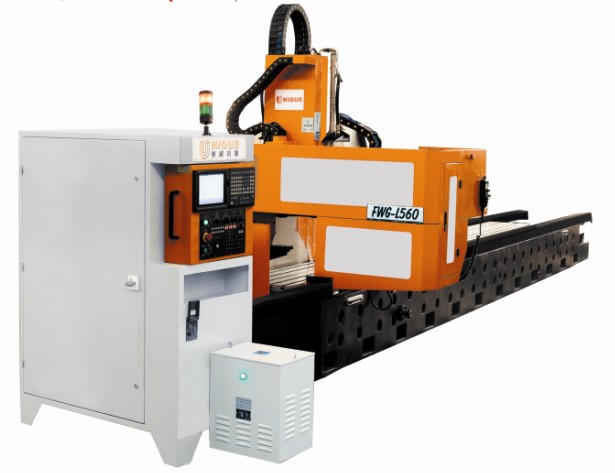

型(xing)材(cai)動(dong)柱(zhu)式龍門加工中心(xin)
Section Moving Column Machining Center In Longmen
FWG-L540 / L560 /L540A/L560A
產品(pin)參數
The Product Parameters
|
項目 |
FWG-L540 |
FWG-L560 |
FWG-L |
FWG-L |
||
|
行 |
X軸行程mm |
4000 |
6000 |
4000 |
6000 |
|
|
Y軸行程mm |
800 |
1070 |
||||
|
Z軸行程mm |
350 |
500 |
||||
|
旋轉軸（A軸）擺動主軸頭 |
|
旋轉角度±90° |
||||
|
旋轉軸（A軸）工件旋轉軸 |
|
旋轉角度±90° |
||||
|
龍門寬度mm |
650/400 |
650 |
||||
|
工作臺面到橫梁底面距離mm |
500 |
500 |
||||
|
龍門過工件高度立式/臥式 |
400/480 |
400/480 |
||||
|
主軸端面至工作臺面距離mm |
110～460 |
負41～459（立式時，有效300） |
||||
|
主軸中心至工作臺面距離mm |
|
130～630（臥式時，有效300） |
||||
|
主軸端面至工作臺面側面最大距離mm |
|
負100 |
||||
|
主 |
主軸規格 |
BT-40 |
ISO-30主軸（意大利） |
|||
|
主軸額定轉速rpm |
|
6000 |
||||
|
主軸最高轉速rpm |
12000 |
24000 |
||||
|
主軸額定扭矩Nm |
35 |
11.9 |
||||
|
刀 |
刀庫形式 |
傘形刀庫 |
排式刀庫 |
|||
|
刀庫容量 |
8把/12把 |
8把 |
||||
|
移動 |
X軸快速移動m/min |
40 |
30 |
|||
|
Y軸快速移動m/min |
30 |
24 |
||||
|
Z軸快速移動m/min |
30 |
24 |
||||
|
工 |
工作臺尺寸mm |
4000X500 |
6000X500 |
4000X500 |
6000X500 |
|
|
工作臺最大承重kg |
1500 |
2000 |
1500 |
2000 |
||
|
工件最大寬度 |
500 |
500 |
||||
|
龍門過工件高度立式/臥式 |
400 |
400/480 |
||||
|
CNC第四軸 |
選配 |
選配 |
||||
|
動力 |
主軸電機功率kw |
5.5/7.5 |
7.5/8.6 |
|||
|
X、Y、Z、A軸電機功率（X軸配減速機） |
3.5/2.2/2.2 |
3.5/2.2/2.2/0.5 |
||||
|
精 |
X軸定位精度mm |
±0.02（全閉環，發格光柵尺） |
±0.02（全閉環，發格光柵尺） |
|||
|
X軸重復定位精度mm |
±0.01 |
±0.01 |
||||
|
Y、Z軸定位精度mm |
±0.015 |
±0.015 |
||||
|
Y、Z軸重復定位精度mm |
±0.008 |
±0.008 |
||||
|
潤滑 |
潤滑系統 |
集中潤滑 |
||||
|
冷卻系統 |
切削液冷卻 |
|||||
|
排屑 |
雙螺旋+鏈板式排屑器 |
|||||
|
機床 |
機床外形尺寸（長X高X寬）mm |
7500X1800X2400 |
9000X1800X2400 |
7500X1800X2400 |
9000X1800X2400 |
|
|
機床總重T |
7 |
9 |
9 |
9 |
||
|
機床輸入電壓功率 |
380V/25KVA |
|||||
|
數控系統 |
三菱/西門子/發那科 |
|||||

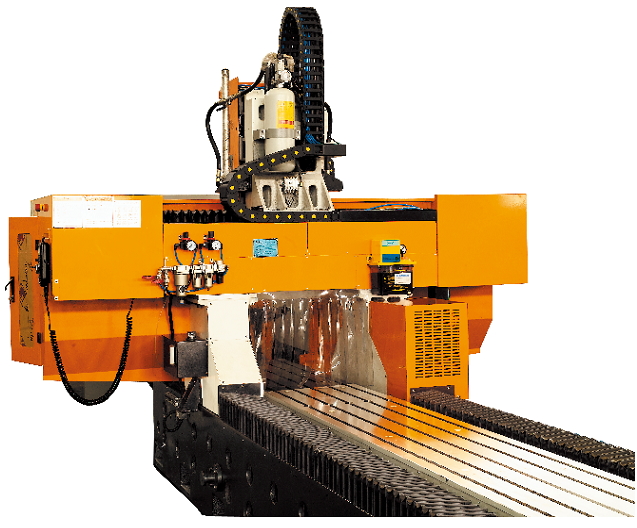

型材(cai)動柱式龍門加(jia)工中心
Section Moving Column Machining Center In Longmen
FWG-L540 / L560 /L540A/L560A
產品特點
Product Features
1.鋁型(xing)材(cai)龍(long)門式加(jia)工(gong)中心是鉆、銑、攻絲等加(jia)工(gong)工(gong)作(zuo)。
2.本機床采用動柱(zhu)式龍(long)門結(jie)構，X軸(zhou)采用歐洲(zhou)進口(kou)高精(jing)度雙邊消隙齒輪齒條傳動，可實現快速移動，Y、Z軸(zhou)采用精(jing)(jing)密高轉速絲桿傳(chuan)動(dong)(dong)，各導軌均采用為精(jing)(jing)密直線(xian)滾動(dong)(dong)導軌，均有護(hu)罩防護(hu)。
3.可選配(pei)旋(xuan)(xuan)轉(zhuan)軸(zhou)工(gong)作(zuo)臺(tai)，旋(xuan)(xuan)轉(zhuan)軸(zhou)工(gong)作(zuo)臺(tai)由(you)兩段(duan)組(zu)成，該轉(zhuan)軸(zhou)工(gong)作(zuo)臺(tai)分別(bie)由(you)機(ji)床工(gong)作(zuo)臺(tai)左右(you)兩側的精密(mi)數控分度盤控制，可實現兩段(duan)轉(zhuan)軸(zhou)工(gong)作(zuo)臺(tai)分別(bie)或同時(shi)±90°旋轉，提(ti)供更為強大的加(jia)工能力。

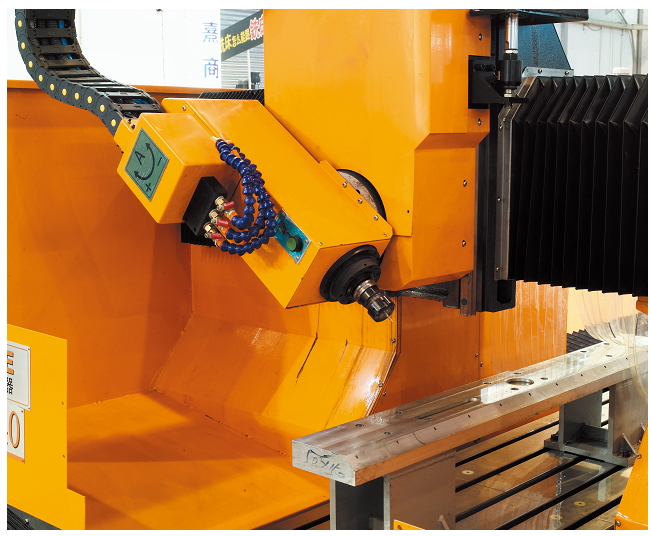

4.可選配主軸擺頭功能（ISO—30電(dian)機(ji)主軸），可以±90°旋轉，進(jin)行(xing)一(yi)次裝夾多(duo)面(mian)(mian)加工，并且可以實現(xian)斜面(mian)(mian)銑削，攻牙等，增加專為鋁型(xing)材加工而開發，可對鋁型(xing)材進(jin)行(xing)直(zhi)角銑頭可以實現(xian)一(yi)次裝夾五面(mian)(mian)加工。
5.可(ke)選配排式刀庫(ku)或鏈式刀庫(ku)，可(ke)進行快(kuai)速自(zi)動(dong)換刀，提高(gao)加工效率。
6.配(pei)有(you)雙螺(luo)桿排(pai)屑器(qi)，自(zi)動排(pai)除鋁(lv)屑，減輕工作者的勞動強(qiang)度。
 |
 |
 |
