數控機床
| 數(shu)控(kong)立式鉆(zhan)銑中(zhong)心—FWZ-L540 |
| 產(chan)品型(xing)號： |
簡要說明： |

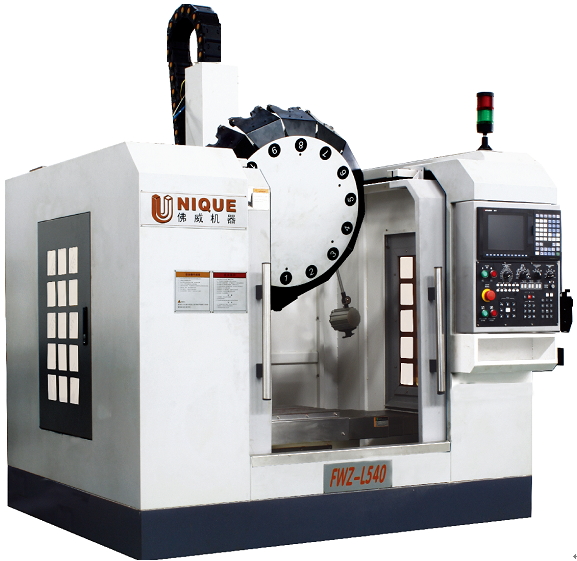

數控立式鉆銑(xian)中(zhong)心
Vertical CNC drilling and milling center
1.機床的鑄(zhu)件均采用樹脂(zhi)砂鑄(zhu)件，且經過兩次人工(gong)時效(xiao)處(chu)理，穩定(ding)性好(hao)，強度高，各項精度穩定(ding)可(ke)靠。
2.選用臺灣滾珠絲(si)桿、線性(xing)導軌、精(jing)密鎖(suo)緊螺母及主軸，使用壽命長，可靠性(xing)高。
3.機床(chuang)的潤滑(hua)系(xi)統均采用容積(ji)式供(gong)油潤滑(hua)系(xi)統，可確保任一(yi)潤滑(hua)部(bu)位都得到充分潤滑(hua)。
立式加工中心規格
Specifications of vertical machining center
|
主要技術參數 |
FWZ-L540 |
FWZ-L540B |
FWZ-L740 |
|
工作臺(tai)尺(chi)寸mm |
400X600 |
400X600 |
400X800 |
|
工作(zuo)臺承重kg |
250 |
250 |
250 |
|
X軸(zhou)行程mm |
500 |
500 |
700 |
|
Y軸行程(cheng)mm |
400 |
400 |
400 |
|
Z軸行程mm |
300 |
300 |
300 |
|
主軸中心至滑塊安(an)裝面距離mm |
400 |
450 |
450 |
|
主軸端(duan)面(mian)至工作臺面(mian)距離(li) |
155～455 |
155～455 |
155～455 |
|
工作臺T型槽 |
3-14X100 |
3-14X100 |
3-14X100 |
|
主軸(zhou)錐孔 |
BT-30/Φ100 |
BT-30/Φ100 |
BT-30/Φ100 |
|
主軸轉(zhuan)速rpm |
12000 |
12000 |
12000 |
|
X、Y、Z軸滾珠絲桿(gan)規格 |
2516、2516、3616 |
2516、2516、3616 |
3216、3216、3616 |
|
X、Y軸線軌規格(ge) |
HGH25CA |
HGH25CA |
HGH30CA |
|
Z軸線(xian)軌規格 |
HGH30CA |
HGH30CA |
HGH30CA |
|
X、Y、Z軸快速進(jin)給m/min |
36、36、32 |
36、36、32 |
36、36、32 |
|
切削速度m/min |
1～8 |
1～8 |
1～8 |
|
X、Y、Z軸定位精度mm |
±0.006 |
±0.006 |
±0.006 |
|
X、Y、Z軸重復(fu)定位精(jing)度mm |
±0.003 |
±0.003 |
±0.003 |
|
X、Y、Z軸電機參數（扭矩NM） |
8、10、10 |
8、10、10 |
12、12、20 |
|
X、Y、Z軸電(dian)機聯系方式 |
直(zhi)聯 |
直聯 |
直聯 |
|
主軸(zhou)伺(si)服電(dian)機參數（kw） |
5.5 |
5.5 |
5.5 |
|
刀庫 |
BT30夾臂式14刀 |
BT30夾(jia)臂式16刀 |
BT30夾(jia)臂式16刀 |
|
機床外(wai)形(xing)尺寸（長X高X寬）mm |
1750X1900X2500 |
1960X2330X2400 |
2200X2400X2400 |
|
機床總重T |
3 |
3.5 |
3.8 |
|
數控系統 |
三菱/西門子/發那(nei)科 |
三菱/西(xi)門子(zi)/發那科(ke) |
三菱(ling)/西門子/發那科 |
